HP / ヒューレット・パッカード
Designjet 30インク交換ガイド
Designjet 30のインク交換を、交換前の確認から交換後の確認まで機種情報に沿って案内します。
まず確認すること
- 対象機種
- Designjet 30
- 対応インク
- C9420A_HP85 / C9421A_HP85 / C9422A_HP85 / C9423A_HP85 / C9424A_HP85 / C9425A_HP85 / C9426A_HP85 / C9427A_HP85 / C9428A_HP85 / C9429A_HP85
- 購入先
- Amazonの商品ページで確認
購入前に本体の型番とインクパッケージを照合してください。
対応インク
対応インク（C9420A_HP85 / C9421A_HP85 / C9422A_HP85 / C9423A_HP85 / C9424A_HP85 / C9425A_HP85 / C9426A_HP85 / C9427A_HP85 / C9428A_HP85 / C9429A_HP85）
価格・在庫・対応機種は販売ページでご確認ください。
Amazonで対応インクを確認する対応カートリッジ一覧
Designjet 30 で使用できるインクカートリッジは 10 種類です。型番と色は下表のとおりです。
| 型番 | 色 | メーカー |
|---|---|---|
| C9420A_HP85 | プリントヘッド シアン | HP |
| C9421A_HP85 | プリントヘッド マゼンタ | HP |
| C9422A_HP85 | プリントヘッド イエロー | HP |
| C9423A_HP85 | プリントヘッド ライトシアン | HP |
| C9424A_HP85 | プリントヘッド ライトマゼンタ | HP |
| C9425A_HP85 | シアン | HP |
| C9426A_HP85 | マゼンタ | HP |
| C9427A_HP85 | イエロー | HP |
| C9428A_HP85 | ライトシアン | HP |
| C9429A_HP85 | ライトマゼンタ | HP |
同じカートリッジを使う他機種
当サイトに解説ページがある機種です。C9420A_HP85 は Designjet 130、Designjet 90 ほかと共通です。
上記の対応表は、当サイトが2005〜2008年に調査して公開していた内容を再掲したものです。現在の販売状況や最新の対応型番は、公式サポートおよび販売ページでご確認ください。
交換手順

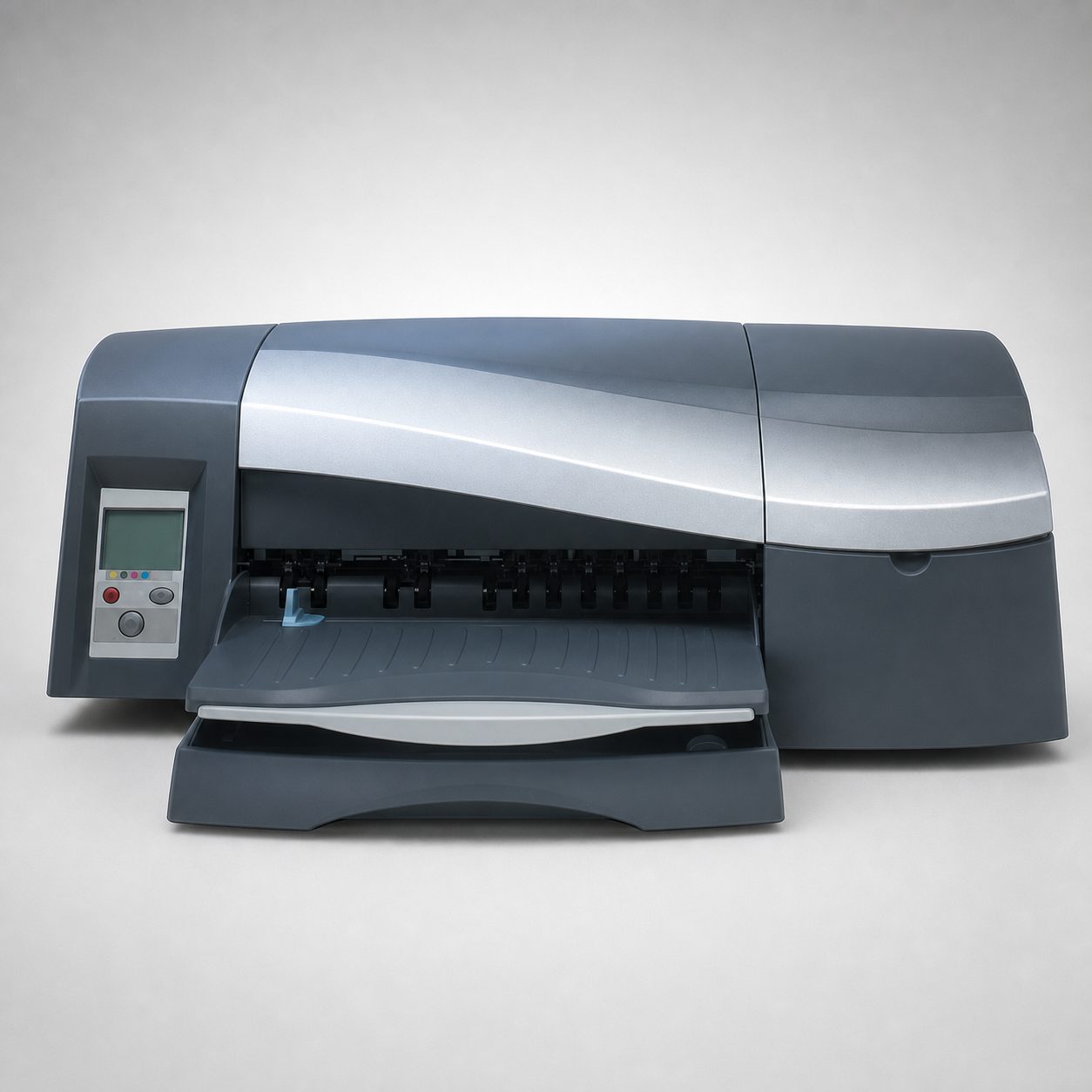

Designjet_30は、HP Designjet 30/90/130シリーズに共通する構成で、シアン/マゼンタ/イエロー/ライトシアン/ライトマゼンタの5色についてプリントヘッドとインクカートリッジを別部品として持つ大判プリンターです。前面パネルのアイコン点滅で交換色がわかります。写真・プルーフ用途向けにブラックを持たない5色構成である点が特徴です。
- 交換のサインを確認する
前面パネルのインクカートリッジアイコンが点滅している場合、対応する色のインクカートリッジが交換時期です。
- 前面のヒンジ式フラップを開ける
プリンター右側にある前面ヒンジ式フラップを開き、インクカートリッジのスロットにアクセスします。
- 古いカートリッジを取り外す
交換が必要なカートリッジの短い上端を両側からつまみ、まっすぐ上に引き上げてスロットから取り外します。
- 新しいカートリッジを差し込む
新しいインクカートリッジを対応するスロットにまっすぐ下ろし、カチッと音がして固定されるまで押し込みます。
- 残りの色も同様に交換する
交換が必要な色がほかにもある場合は、手順3〜4を色ごとに繰り返します。
- フラップを閉じて確認する
すべての交換が終わったら前面ヒンジ式フラップを閉じ、対象のインクカートリッジアイコンの点滅が消えたことを確認します。
- 印字のかすれが残る場合はプリントヘッドを疑う
カートリッジ交換後も色抜けやスジが残る場合は、プリントヘッド側の目詰まりが原因のことがあるため、清掃メニューの案内も確認します。
本機はプリントヘッドとインクカートリッジが別部品のため、印字にかすれやスジが出る場合はプリントヘッド側の汚れも確認してください。プリントヘッドの清掃はフラップを2段階に開き、キャリッジが左右に移動して停止するのを待ってから行います。清掃には清潔で糸くずの出ない布・精製水・ペーパータオルを用意しておくと安心です。
Designjet_30はDesignjet_90／130と共通の公式マニュアル(HP Designjet 30/90/130シリーズ クイックリファレンスガイド27ページ)が提供されています。本ページはそのシリーズ共通の記載を基に、対応するインクカートリッジ10点に合わせて整理しています。
スポンサーリンク
交換後に確認すること
- 残量表示が認識されていること。
- テスト印刷でかすれや色抜けがないこと。
公式情報
- 参照した公式資料
- 公式マニュアルPDF
c00382768.pdf（PDFビューアの27ページ目にインク交換の記載）
仕様・対応インク・交換方法は公式情報で更新される場合があります。最新情報はページ上部の「公式マニュアルPDF」からご確認ください。
