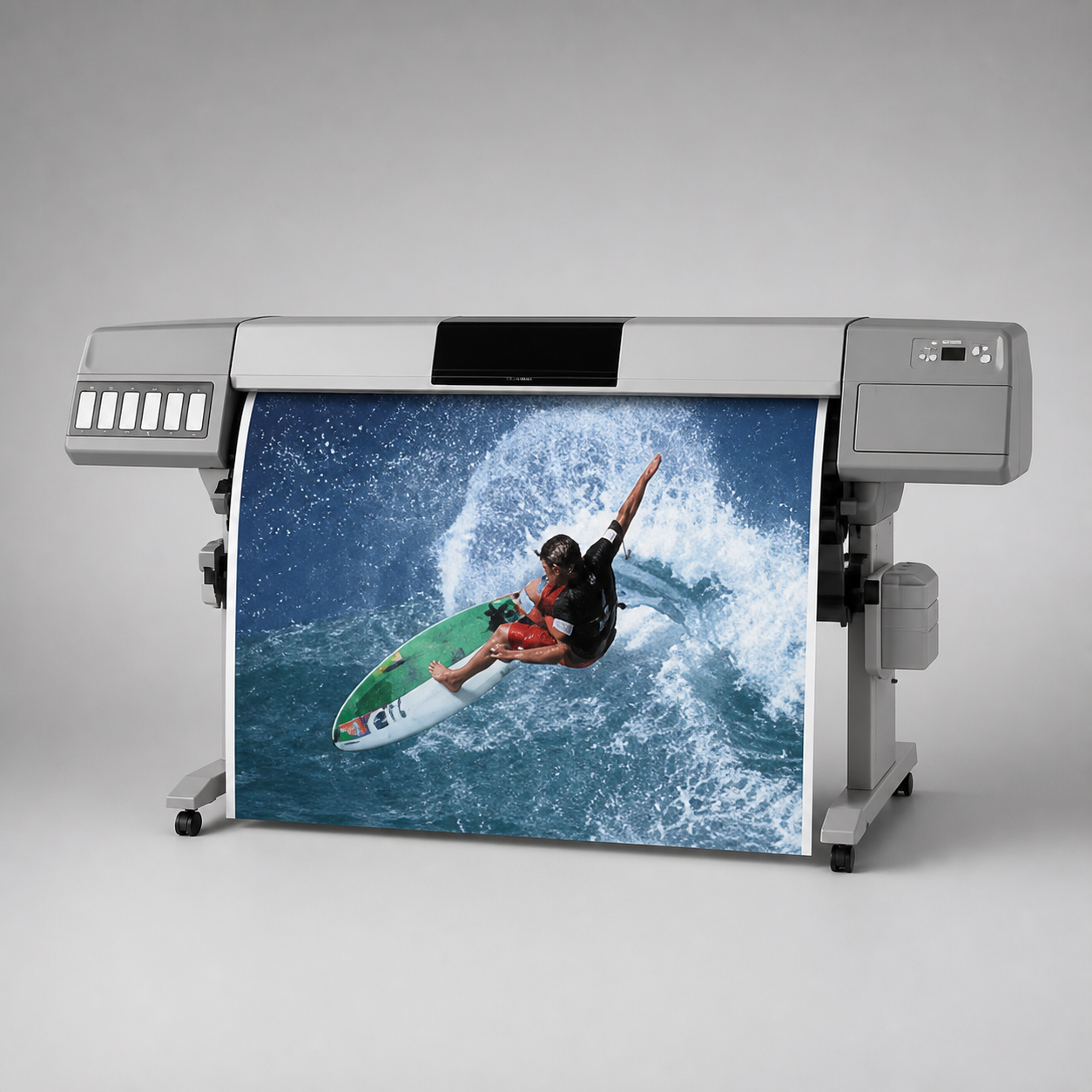

Designjet 5000インク交換ガイド
Designjet 5000のインク交換を、交換前の確認から交換後の確認まで機種情報に沿って案内します。
まず確認すること
- 対象機種
- Designjet 5000
- 対応インク
- HP83 / HP83B / HP83C / HP83LC / HP83Y
- 購入先
- Amazonの商品ページで確認
購入前に本体の型番とインクパッケージを照合してください。
対応カートリッジ一覧
Designjet 5000 で使用できるインクカートリッジは 5 種類です。型番と色は下表のとおりです。
| 型番 | 色 | メーカー |
|---|---|---|
| HP83 | イエロー | HP |
| HP83B | ブラック | HP |
| HP83C | シアン | HP |
| HP83LC | ライトシアン | HP |
| HP83Y | イエロー | HP |
同じカートリッジを使う他機種
当サイトに解説ページがある機種です。HP83 は Designjet 5000ps、Designjet 5500 ほかと共通です。
上記の対応表は、当サイトが2005〜2008年に調査して公開していた内容を再掲したものです。現在の販売状況や最新の対応型番は、公式サポートおよび販売ページでご確認ください。
交換手順
Designjet_5000は、HP83シリーズのインクカートリッジ4本(ブラック/シアン/ライトシアン/イエロー)を色ごとに独立したスロットへ差し込む方式の大判プリンターです。交換は必ず操作パネルの案内に従って行います。
- 残量情報を確認する
操作パネルでカートリッジ名のアイコンを選ぶと、残量・型番・製造年月などの情報を確認できます。
- 交換の合図を確認する
カートリッジが空になり操作パネルが交換を促したとき、または印刷を止めて予備に差し替えたいときが交換のタイミングです。
- 対象のカートリッジを取り外す
操作パネルの案内に従い、交換するカートリッジを専用スロットからまっすぐ引き上げて取り外します。
- 色を確認する
スロット上部のカラーラベルと、取り付けるカートリッジの色が一致していることを確認します。無理に押し込まないでください。
- 新しいカートリッジを差し込む
カラーマーカーを上にした向きのまま、対応するスロットへまっすぐ差し込みます。
- 保管中のカートリッジの向きに注意する
使いかけのカートリッジは、寝かせたり先端を下にしたりせず、取り外した向きのまま保管してください。
交換後、操作パネルにエラー表示が出ていないか確認してください。カートリッジは4色すべてが正しく装着されている必要があり、1本でも欠けると印刷できません。ノズルの目詰まりが疑われる場合は、操作パネルからプリントヘッドの点検機能を確認してください。印刷を中断してカートリッジを予備品に交換する運用も可能です。交換直後は色合わせが安定しないことがあるため、本番出力の前に試し刷りで発色を確かめておくと失敗が減ります。
Designjet_5000はDesignjet_5000psと共通の公式マニュアル(HP Designjet 5000シリーズ オンラインガイド60ページ)が提供されています。本ページはそのシリーズ共通の記載を基に、対応するHP83シリーズインク4色に合わせて整理しています。
スポンサーリンク
交換後に確認すること
- 残量表示が認識されていること。
- テスト印刷でかすれや色抜けがないこと。
公式情報
- 参照した公式資料
- 公式マニュアルPDF
bpp03370.pdf（PDFビューアの60ページ目にインク交換の記載）
仕様・対応インク・交換方法は公式情報で更新される場合があります。最新情報はページ上部の「公式マニュアルPDF」からご確認ください。
