Canon / キヤノン

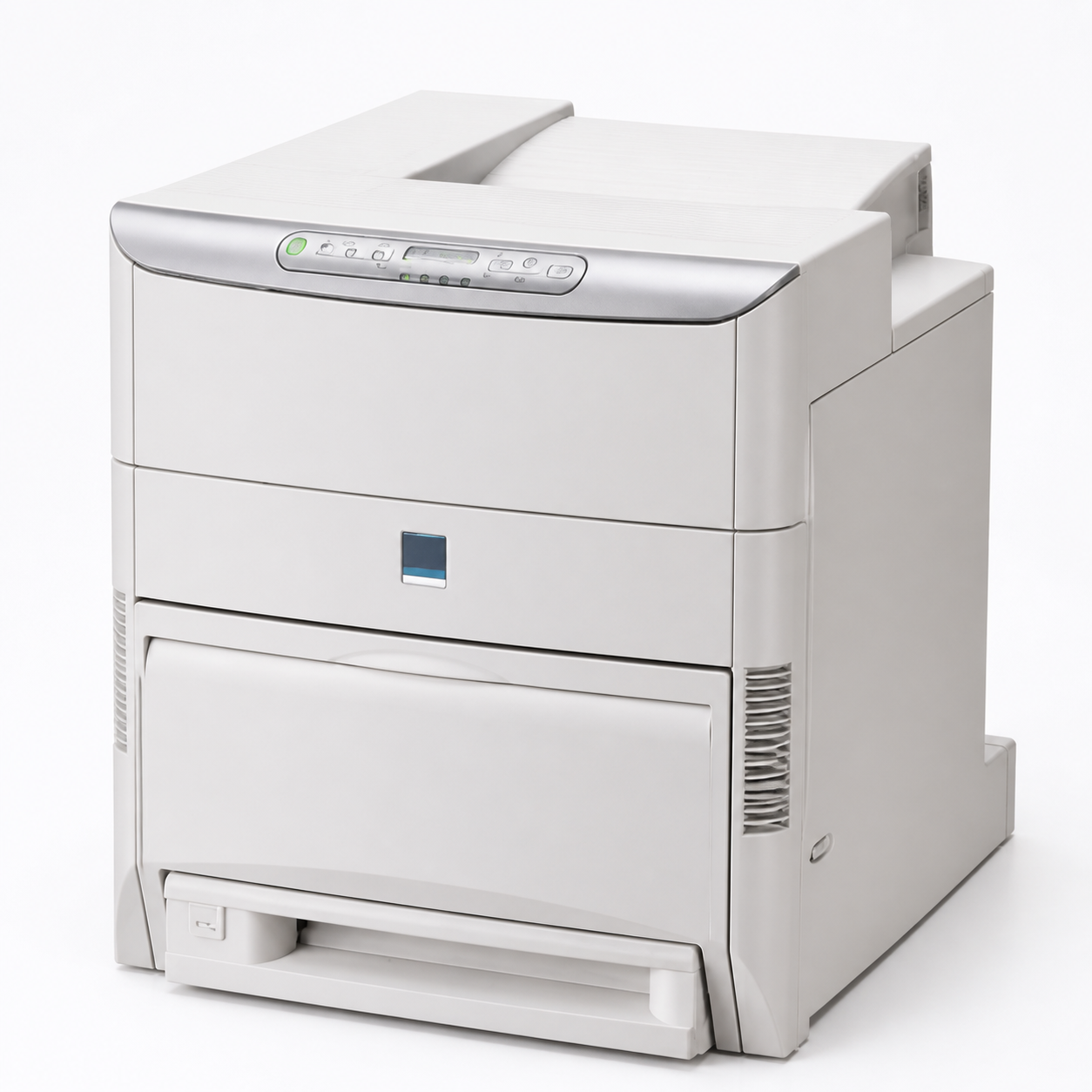

LBP5700インク交換ガイド
LBP5700のインク交換を、交換前の確認から交換後の確認まで機種情報に沿って案内します。
まず確認すること
- 対象機種
- LBP5700
- 対応インク
- 6827A005 / 6828A005 / 6829A005 / 6830A005
- 購入先
- Amazonの商品ページで確認
購入前に本体の型番とインクパッケージを照合してください。
対応トナーカートリッジ一覧
LBP5700 で使用できるトナーカートリッジは 4 種類です。型番と色は下表のとおりです。
| 型番 | 色 | メーカー |
|---|---|---|
| 6827A005 | イエロー | Canon |
| 6828A005 | マゼンタ | Canon |
| 6829A005 | シアン | Canon |
| 6830A005 | ブラック | Canon |
同じカートリッジを使う他機種
当サイトに解説ページがある機種です。6827A005 は LBP5800、LBP-2710 ほかと共通です。
上記の対応表は、当サイトが2005〜2008年に調査して公開していた内容を再掲したものです。現在の販売状況や最新の対応型番は、公式サポートおよび販売ページでご確認ください。
交換手順
LBP5700は、LBP5800と共通の公式マニュアルが提供されているキヤノン純正「EP-86」カートリッジをK/M/Y/Cの4色使うカラーレーザープリンターです。カートリッジ交換時はETBユニットの搬送ベルトを用紙で保護し、ブラック交換時のみ除電ユニットの清掃も行う点が特徴です。
- 表示メッセージで色と段階を確認する
「16 X トナー チェック」はプリント続行可の予告、「16 X トナー コウカン」はオンラインキーで続行可、「1G X トナー コウカン」は完全停止です。Xの記号(K/M/Y/C)で対象の色を確認します。
- ETBユニットの搬送ベルトを保護する
カートリッジの着脱時はETBユニットの搬送ベルトを傷つけないよう、A3サイズを目安に用紙を搬送ベルトの上に置いてから作業します。
- 対象のカートリッジを取り出す
表示された色のカートリッジを取り出します。
- 新しいカートリッジを取り付ける
新しいEP-86カートリッジを、表示された色の位置に奥までしっかり差し込みます。
- ブラック交換時は除電ユニットも清掃する
ブラックのカートリッジを交換したときは、印字品質の低下を防ぐために除電ユニットの清掃も行います。マゼンタ・イエロー・シアンの場合はこの清掃は不要です。
- 前下カバーの清掃ブラシを確認する
前下カバーに取り付けられている清掃ブラシを取り外し、清掃に使用します。
交換後は数枚試し印刷をして、かすれやムラが解消されたか確認してください。EP-86カートリッジの寿命はA4サイズでブラックがおよそ13,000枚、マゼンタ・イエロー・シアンがおよそ12,000枚が目安です(印字比率5%・工場出荷時の印刷濃度設定・普通紙・片面連続プリントの場合)。間欠プリントや用紙の種類によっては、目安の半分程度になることもあります。
LBP5700はLBP5800と共通の公式マニュアル(5800-5700ユーザーズガイド)が提供されています。本ページはそのシリーズ共通の記載を基に、LBP5700の対応カートリッジ(EP-86・4色)に合わせて整理しています。
スポンサーリンク
交換後に確認すること
- 残量表示が認識されていること。
- テスト印刷でかすれや色抜けがないこと。
公式情報
- 参照した公式資料
- 公式マニュアルPDF
5800-5700-user2.pdf（PDFビューアの152ページ目にインク交換の記載）
仕様・対応インク・交換方法は公式情報で更新される場合があります。最新情報はページ上部の「公式マニュアルPDF」からご確認ください。
